　　ENR-LHQ系列电缆护层；て
　　一、概述
　　35kV大截面电力电缆和66kV、110kV及以上电压等级的电力电缆多为单芯电缆，电缆金属护层一端三相互联并接地，另一端不接地，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能，影响线路的正常运行。按照电力行业标准DL/T401-2002《高压电力电缆选用导则》的规定须采用电缆护层；て饕韵拗频缌Φ缋陆鹗艋げ悖ɑ蚪鹗艋ぬ祝┥系母杏Φ缪购凸收瞎缪。
　　通常，为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层一端直接接地，另一端则须通过；て鹘拥。如果线路较长，还应将电缆护层分三段（或三的倍数段）相互绝缘，分段处的护层交叉互联后通过；て鹘拥。
　　针对电力系统电缆运行特点，保定市K8凯发电气研发生产了ENR-LHQ系列电缆护层；て，可广泛应用于单芯电力电缆线路中，用来；さ缋碌慕鹗艋げ忝馐芨髦止缪沟奈：。为更好的适应市场的需求，方便用户现场安装使用，我公司进一步开发了电缆护层直接接地箱、；そ拥叵浜徒徊婊チ；そ拥叵涞燃钢中问降幕げ憬拥刈爸。目前，我公司生产的各种电缆护层接地装置已广泛应用于全国各个电力系统，取得了良好的运行经验。
　　二、产品工作原理及特点
　　电缆护层；て靼沧霸诘缋陆鹗艋げ阌氲刂洌家唬┱Ｇ榭鱿，通过；て鞯牡缌骱苄，是微安级；当电缆护层出现过电压时，；て餮杆偻度朐诵，泄放电缆护层上的电荷，；さ缋掳踩诵。
　　；て鞑捎肸nO压敏电阻作为；ぴ，无串联间隙，具有优良的非线性伏安特性曲线，；ぬ匦院。既具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。

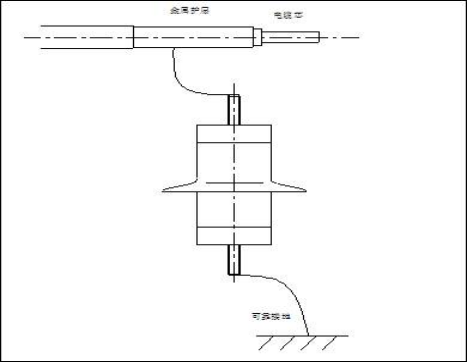

　　图一：；て鹘酉咴硗
　　三、产品型号说明
　　ENR-LHQJS-6～500kV电缆护层；て鳎ǜ春贤馓，带放电计数器）
　　ENR-LHQ-6～500kV电缆护层；て鳎ǜ春贤馓，不带放电计数器）
　　四、；て餍阅懿问
　　规格有6～500kv八个电压等级，其技术参数见下列电气特性表。
　　表1、电缆护层；て鞯缙匦员

　　注：标*为雷电冲击电流16kA下的残压。
　　五、使用条件
　　1、环境温度-45℃～+55℃；
　　2、海拔不超过4500m；超出4500m可根据实际情况特制；
　　3、电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；安装场所的空气中不应含化学腐蚀气体、爆炸性尘埃；
　　4、长期施加的工频电压不得超过；て鞒中诵械缪；对有间隙产品，安装点短时工频电压升高不得超过；て鞫疃ǖ缪；
　　5、长期使用于异常条件，；て餍杼乇鹬谱，定货时应说明。

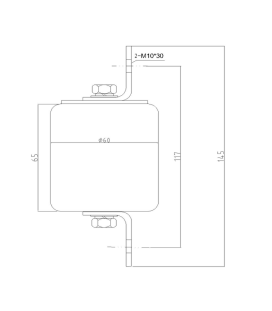

　　六、外形及安装尺寸

　　七、使用须知
　　1、ENR-LHQ系列电缆护层；て魇潜；さ缋禄げ愕淖ㄓ米爸，避免雷击及感应过电压对电缆护层的危害。
　　2、；て鞑⒔佑诟哐沟缋禄げ阌氲刂，如图一所示，用M10安装螺栓和电缆护层连接，；て骷赐度胧褂。安装时，高压出线端端部引线拉力不应大于147N。连接导线的绝缘水平不应低于所；さ缋峦饣げ憔邓，且连接回路应尽可能短。装置须可靠接地。
　　3、本产品不能长期吸收超出耐受能力的工频过电压，具体型号产品的工频耐受能力见表1。
　　4、作为可选项，本品可增设动作计数器。用户可根据需要选用，在订货时指明。
　　5、；て魍庑斡氚沧俺叽缫允导驶跷镂。
　　6、；て魍度朐诵1年之后，应做预防性试验，实验项目有。
　。1）直流1mA电压测量：
　　在；て髁蕉耸┘又绷鞯缪梗ㄖ绷鞯缪沟穆龆淮笥±1.5%），待流过；て鞯缌魑榷ㄓ1mA后，读出电压数值，此值不得小于表一中规定的直流参考电压值；
　。2）绝缘电阻试验：
　　用2500伏摇表检测；て鞯木档缱。其绝缘电阻值不作规定，但每次所测结果应相互接近，不应有短路，接触不良或短路现象。
　　八、订货须知
　　订购电缆护层；て魇鼻敫嬷铝胁问
　　1、电力电缆的额定电压等级，或电缆护层；て骶咛逍阅懿问；
　　2、；て魇前沧坝诮拥叵洹⒖毓竦然，还是户外
　　3、订货数量及交货时间；
　　如用户有特殊要求应在订货时提出。
　　我公司会持之以恒的坚持对产品性能进行改善，如版本更改恕不另行通知。
