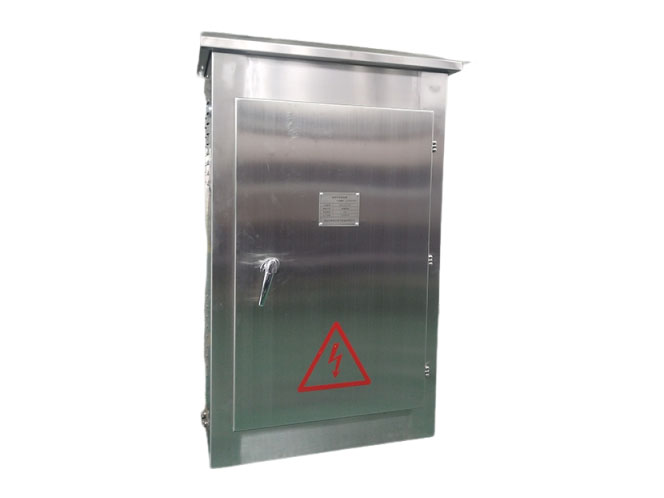

　　ENR-JD-27.5 kV电缆接地箱
　　一、概述
　　随着我国电气化铁路的快速发展，尤其是在客运专线与高速铁路项目的建设中，牵引变电所27.5kV侧的设备间连接及馈出线大量采用电缆方式。其可靠性直接影响电气化铁路的安全运行。电缆金属护层一端三相互联并接地，另一端不接地，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。因此按照电力行业标准DL/T401-2002《高压电力电缆选用导则》的规定须采用电缆护层
；て饕韵拗频缌Φ缋陆鹗艋げ悖ɑ蚪鹗艋ぬ祝┥系母杏Φ缪购凸收瞎缪。
　　通常，为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层一端直接接地，另一端则须通过
；て鹘拥。如果线路较长，还应将电缆护层分三段（或三的倍数段）相互绝缘，分段处的护层交叉互联后通过
；て鹘拥。
　　为更好的适应市场的需求，方便用户现场安装使用，我公司开发了电缆接地箱，包括电缆护层直接接地箱、
；そ拥叵浜徒徊婊チ
；そ拥叵涞热中问降幕げ憬拥刈爸。装置采用密封设计，安装使用简便，外型小巧美观。目前，装置已广泛应用于各个电力系统，取得了良好的运行经验。
　　二、产品用途
　　装置连接于电缆护层与地之间。
　　电缆护层直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地。
　　电缆护层
；そ拥叵浜偷缋禄げ憬徊婊チ拥叵淠诤缋禄げ惚
；て鳌⒘油拧⑼俗拥，用于电缆护层的
；そ拥。
　　
；て鞑捎肸nO压敏电阻作为
；ぴ，无串联间隙，
；ぬ匦院，具有优良的非线性伏安特性曲线。既具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。

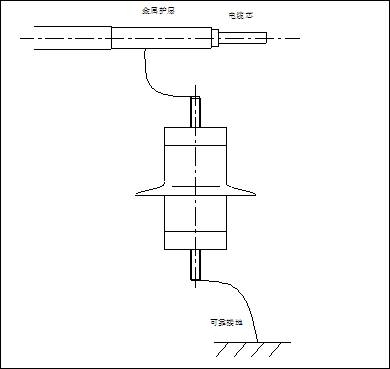

图三：
；て鹘酉咴硗

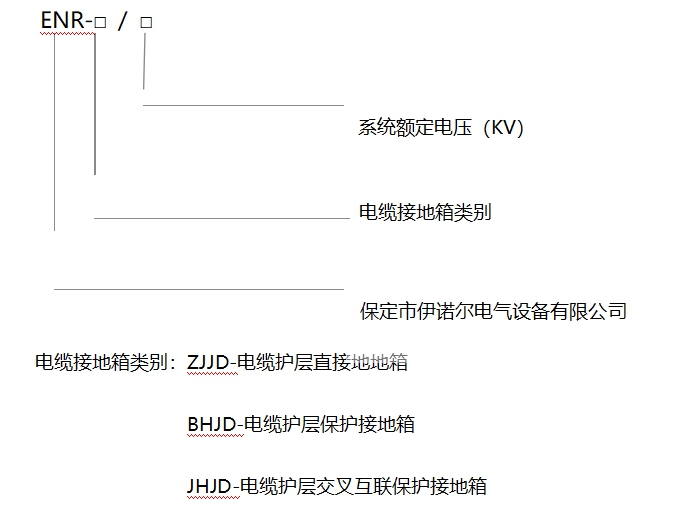

三、产品型号说明

 电缆护层接地箱

四、
；て餍阅懿问

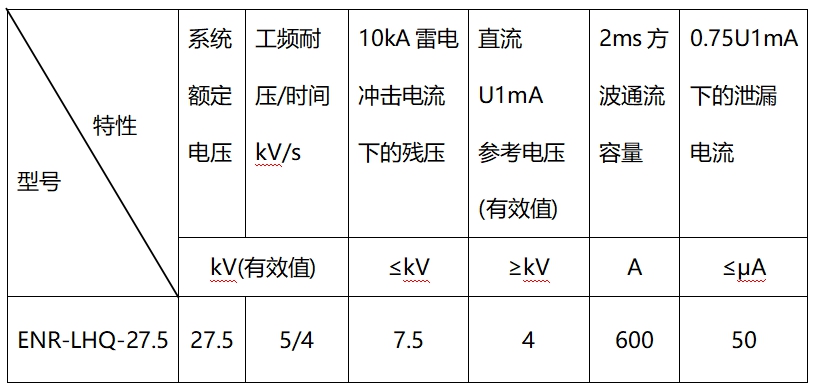

表1、电缆护层
；て鞯缙匦员

　　五、使用条件
　　1、环境温度-45℃～+55℃
；
　　2、海拔不超过4500m
；超出4500m可根据实际情况特制
；
　　3、电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）
；安装场所的空气中不应含化学腐蚀气体、爆炸性尘埃
；
　　4、长期施加的工频电压不得超过
；て鞒中诵械缪
；对有间隙产品，安装点短时工频电压升高不得超过
；て鞫疃ǖ缪
；
　　5、长期使用于异常条件，
；て餍杼乇鹬谱，定货时应说明.
　　六、使用须知
　　1、电缆接地箱是
；さ缋禄げ愕淖ㄓ米爸，避免雷击及感应过电压对电缆护层的危害。
　　2、电缆接地箱安装于电缆护层与地之间。连接导线的绝缘水平不应低于所
；さ缋峦饣げ憔邓，且连接回路应尽可能短。装置须可靠接地。
　　3、本产品不能长期吸收超出耐受能力的工频过电压，具体型号产品的工频耐受能力见表1。
　　4、作为可选项，本品可增设动作计数器。用户可根据需要选用，在订货时指明。
　　5、产品安装时，先打开电缆护层
；は涞母亲，将连接电缆金属护套的引接线及接地线穿入电缆护层
；は涞慕吖苣，压接接线端子,套好热缩管，用螺栓连接接线端子
；然后绕包橡胶自粘带，加热收缩热缩管，使接地箱的进线口与进线电缆处密封可靠
；最后，盖上接地箱盖子，用螺钉拧紧密封。
　　6、接地箱外形与安装尺寸以实际货物为准。
　　7、
；そ拥叵浜徒徊婊チ拥叵渫度朐诵1年之后，应对
；て髯鲈し佬允匝，实验项目有：
　。1）直流1mA电压测量：
　　在
；て髁蕉耸┘又绷鞯缪梗ㄖ绷鞯缪沟穆龆淮笥±1.5%），待流过
；て鞯缌魑榷ㄓ1mA后，读出电压数值，此值不得小于表一中规定的直流参考电压值
；
　。2）绝缘电阻试验：
　　用2500伏摇表检测
；て鞯木档缱。其绝缘电阻值不作规定，但每次所测结果应相互接近，不应有短路，接触不良或短路现象。
　　七、订货须知
　　订购电缆护层
；て魇鼻敫嬷缋碌亩疃ǖ缪沟燃，或具体性能参数要求及订货数量
；
　　订购电缆护层及接地箱的类型、交货时间
；如用户有特殊要求应在订货时提出。
